ＺＲＸ１２００　ＤＡＥＧ　水温計取り付け



ＺＲＸ１２００　ＤＡＥＧには水温計が付いていないので付けてみました。
ケイズ　水温計（中古）
センサーナットはＭ１６　Ｐ１．５です。
メーターステー（中古）おそらくＮプロジェクト製
ミラーホルダ（中古）おそらくＰＯＳＨ製
ケイズ　水温計セッティングアダプター　ＷＴＡ２７（Φ２７）　￥５１８４
アダプターに延長ソケット（Ｍ１６　Ｐ１．５）と銅パッキンは付属してます。



シートを外してバッテリーのマイナス端子を外します。





タンク内の燃料を抜きます（完全には抜くことは出来ません）
携行缶　メルテック
ポンプ　エーモン工業
ポンプの先にピンクのガソリンホースを付ければタンクの奥までホースが入ります。
火気厳禁です。使用法を間違えると重大事故につながります。体内の静電気も金属部分に触れて除去しておきましょう。

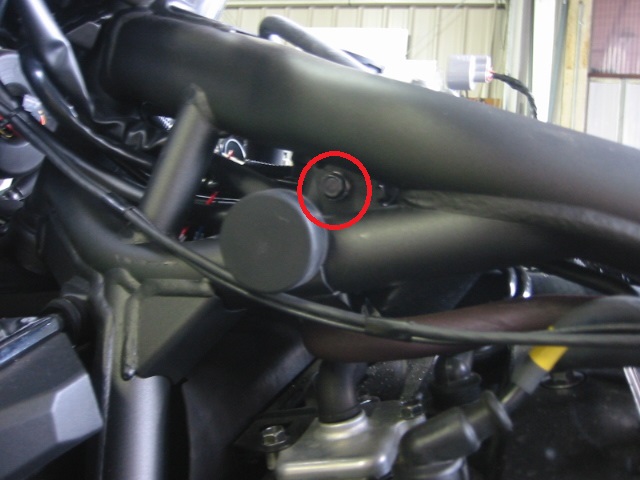

タンクのボルトを外します。
タンクを木などで少し浮かせます。
コネクタを抜きます。







タンクのドレンホースを引き抜きます。

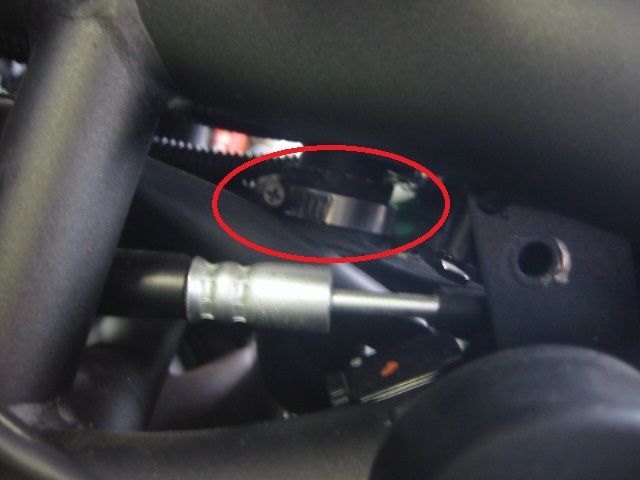

タンクの下にウエスを敷いてアウトレットホースジョイントを外します。
赤色のロック部分に矢印方向からマイナスドライバーを入れてロックを外します。
ロックが外れたらホースを引き抜きます。
タンクの外し方はは車両後方に引いてから浮かせれば外せます。









クーラントを抜きます。

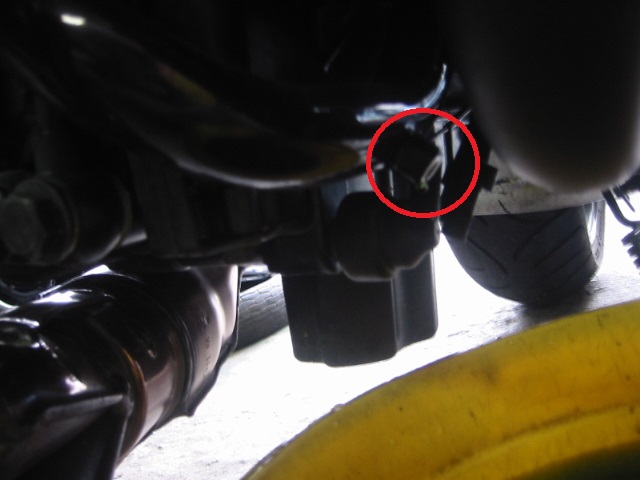

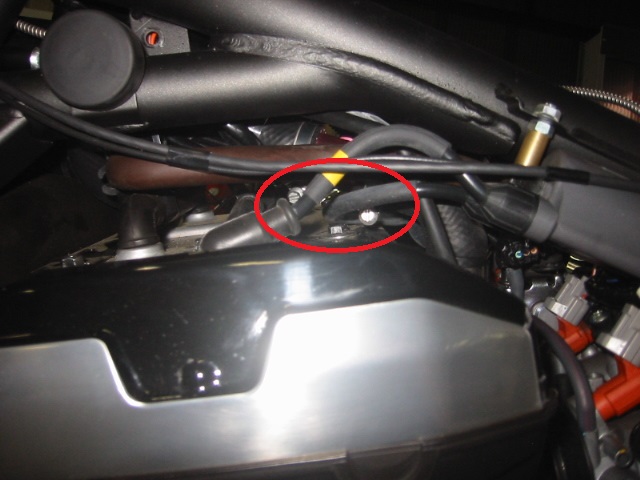

車体の下にバケツ等を置いて赤丸部分のドレンボルトを外します。
ラジエータキャップを外せば勢い良くクーラントが出ます。
いずれの作業もエンジンが冷えている時に行います。

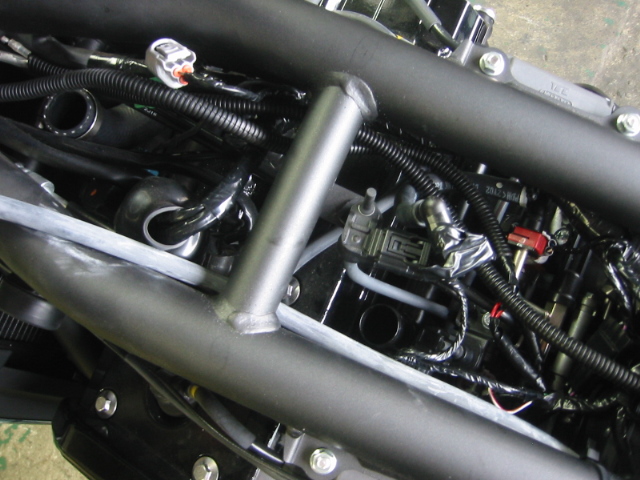

サーモスタットとラジエータホースを外します。

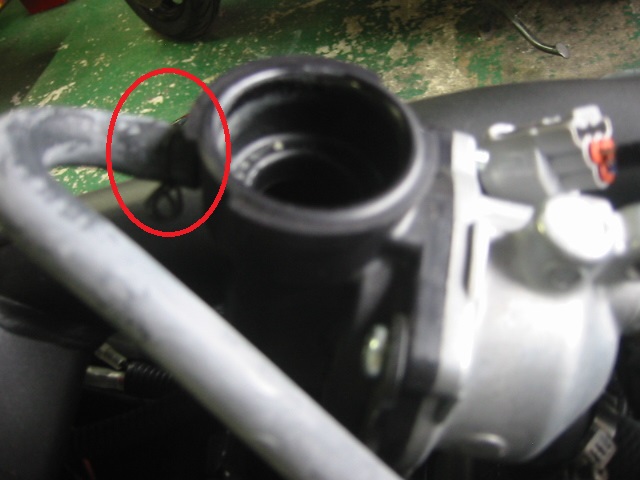

水温センサーコネクタ、ステー固定ボルト、ホースを外せばサーモスタットとラジエータホースは外せます。

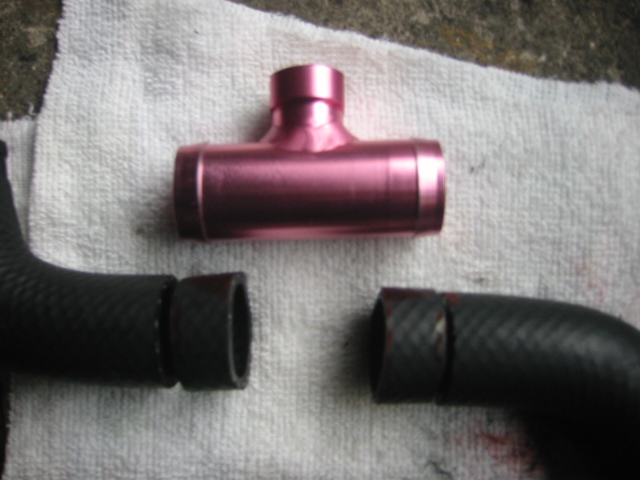

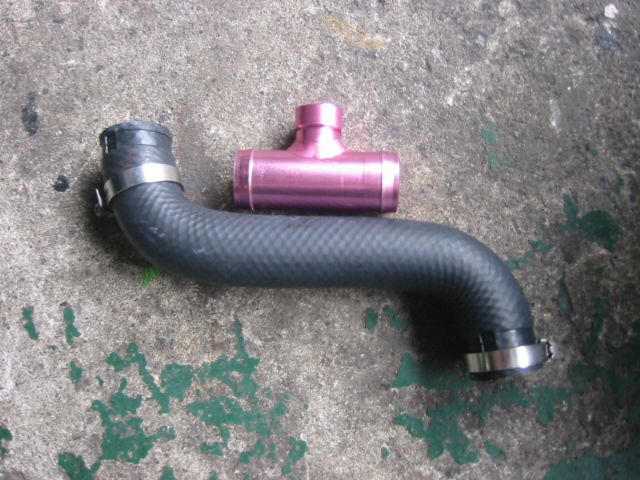

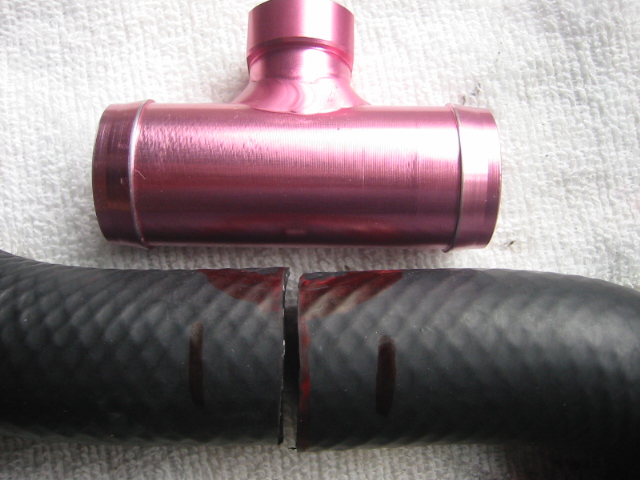

ラジエータホースをカットして水温計セッティングアダプターを取り付けます。

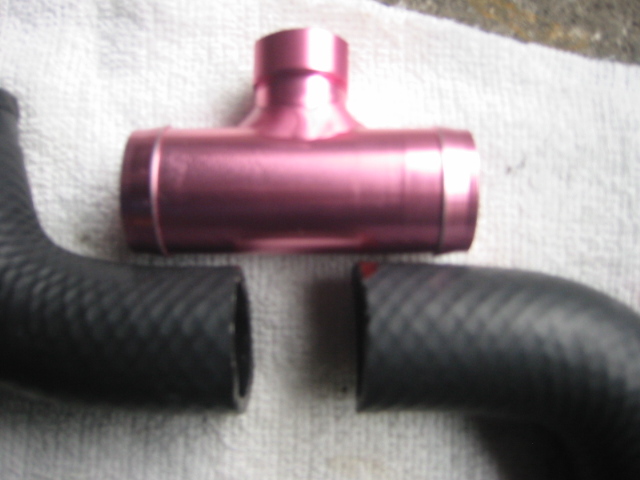

アダプターが入る分、ホースの全長が伸びますので余分に伸びる分もカットします。
ホース内径は約Φ２５です。
Φ２４のアダプターも試しましたが、少し緩い感じでした。
今回はΦ２７のアダプターを付けましたが、わりときついです。
この後のアダプター角度調整が大変です。
ホースバンドは仮止めの状態にしておきます。
延長ソケットも付けます。









水温メーターを取り付けます。
配線通しに配線が通らないので、スクリーンを外してメーターカバーを外します。
カバーを留めてあるクリップはドライバーなどで真ん中を押してロックを外し引き抜きます。
矢印の部分をドライバーなどで開いて配線を通すスペースを作ります。







照明用配線はテールランプの配線から取りました。
参照・デジタル燃料計取り付け（２０１４年７月）
配線をつないでまとめます。
防水の為に一応、テープを巻いておきます。

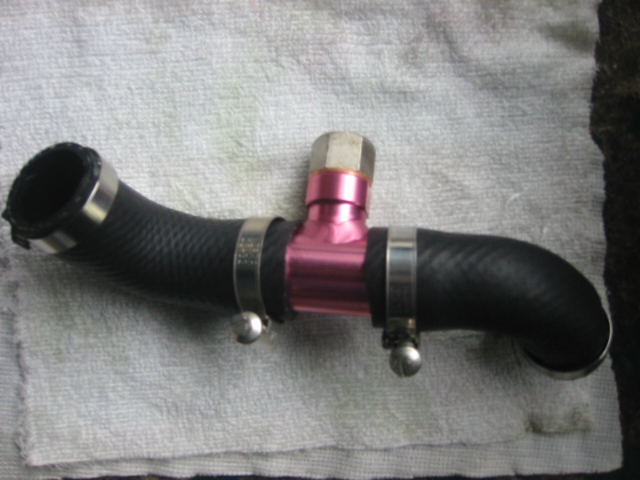

アダプターを付けたホースを付けます（仮止め）

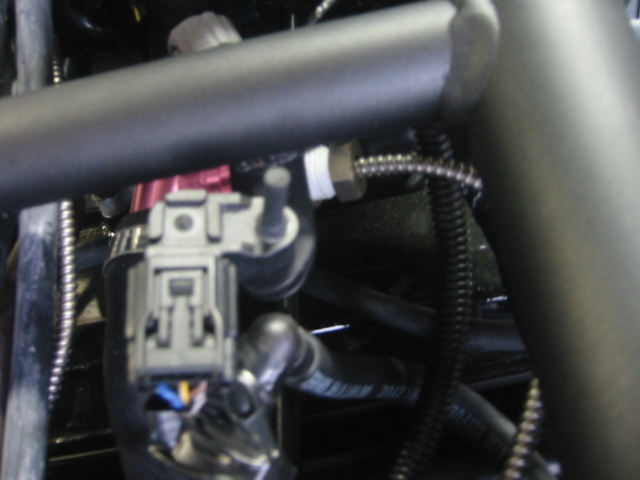

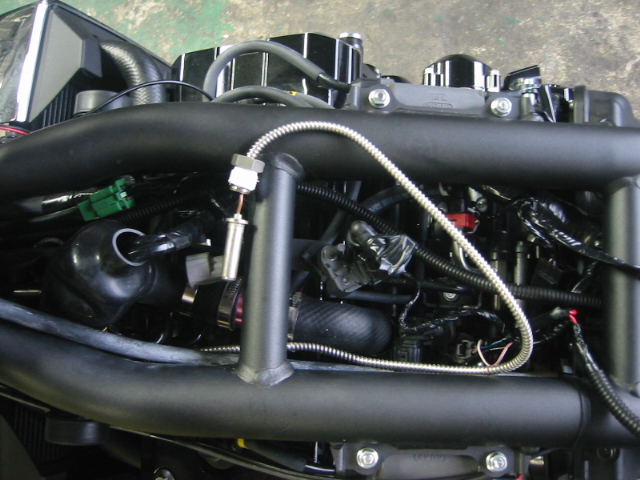

センサーはこのような取り回しで取り付けます。





アダプターを動かしてセンサーを入れる角度を決めます。
角度が決まったらホースバンドを締めこみます。





センサーを取り付けます。






後は元に戻せば完成です。

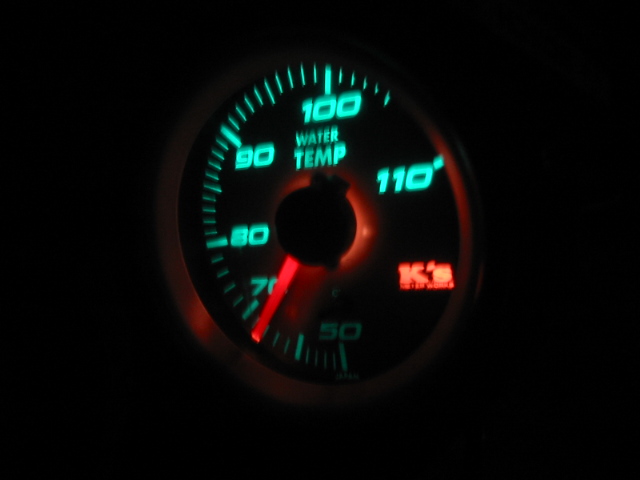

夜間時








感想等
好みのアナログメーター、良いです。

使用品
ケイズの水温計
ケイズの水温計セッティングアダプター　ＷＴＡ２７（Φ２７）　￥５１８４
メーターステー　おそらくＮプロジェクト製
ミラーホルダー　おそらくＰＯＳＨ製
ガソリン携行缶、ポンプ、配線、配線工具、ドライバー、レンチ、

かかった時間
５時間位

必要スキル
配線がわかる人。
