ＺＲＸ１２００　ＤＡＥＧ　デジタル燃料計取り付け



ＺＲＸ１２００　ＤＡＥＧの燃料計は残量がわかりにくいので、プロテックのデジタル燃料計を付けました。
プロテック　デジタルフューエルマルチメーター　ＤＧ−３２９　￥１４０９５（税抜き）
プロテック　バーハンドルステー　ＤＧ−ＢＳ０１　￥１１４３（税抜き）






シートを外してバッテリーのマイナス端子を外します。





タンク内の燃料を抜きます（完全には抜くことは出来ません）

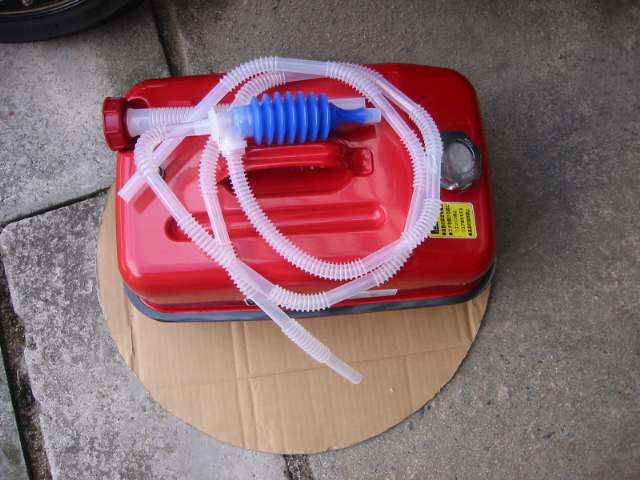

携行缶　メルテック
ポンプ　エーモン工業
ポンプの先にピンクのガソリンホースを付ければタンクの奥までホースが入ります。
火気厳禁です。使用法を間違えると重大事故につながります。体内の静電気も金属部分に触れて除去しておきましょう。





タンクのボルトを外します。

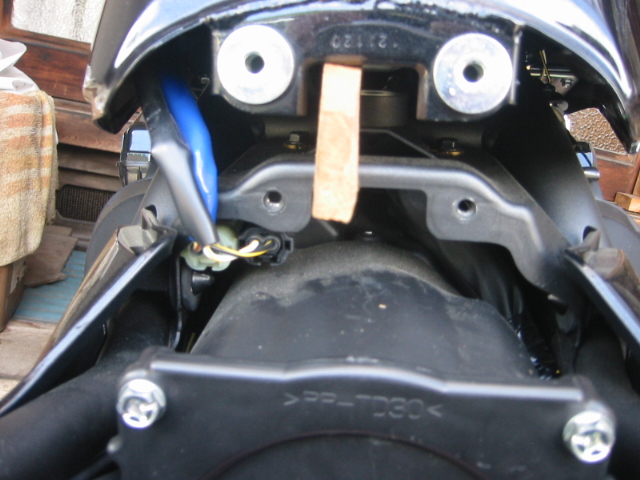

タンクを木などで少し浮かせます。

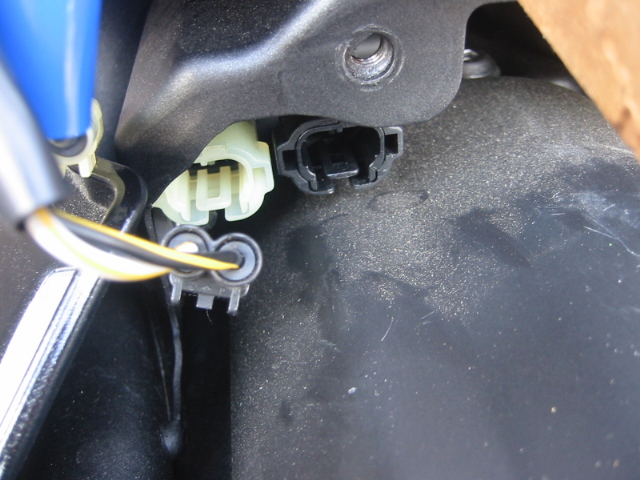

コネクタを抜きます。

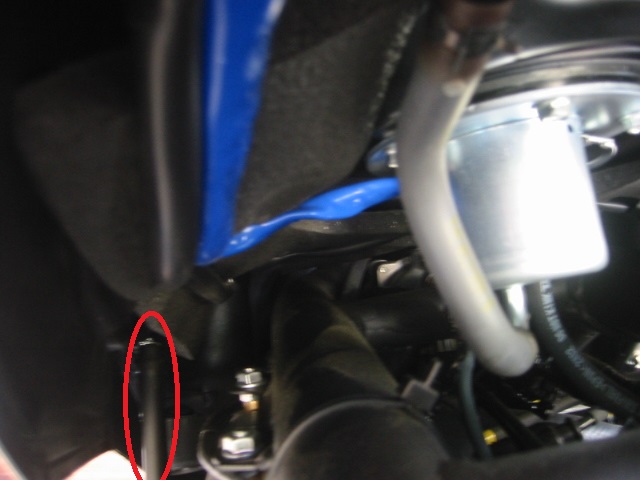

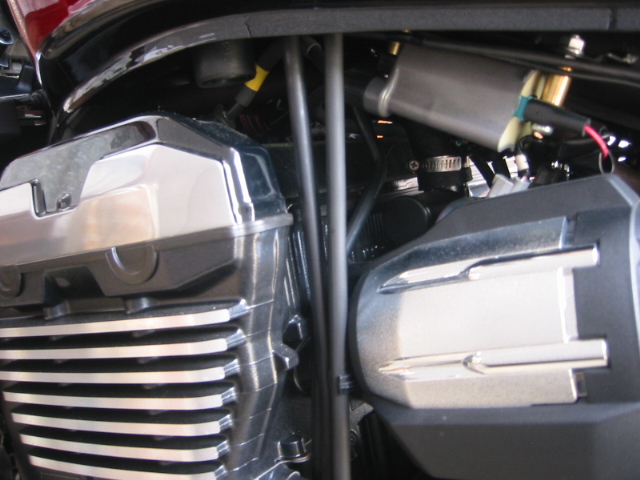

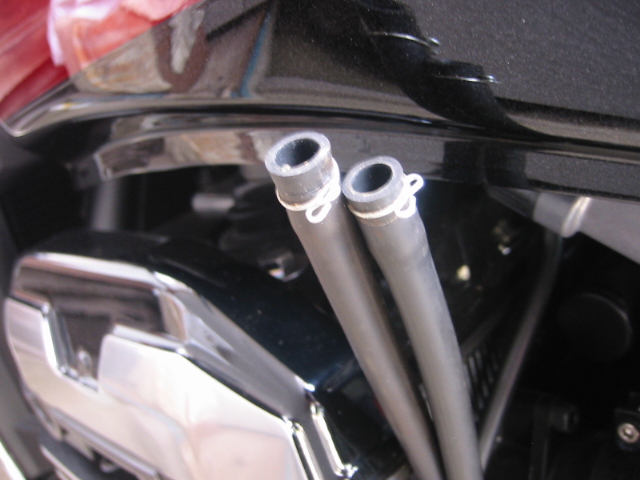

タンクのドレンホースを引き抜きます。

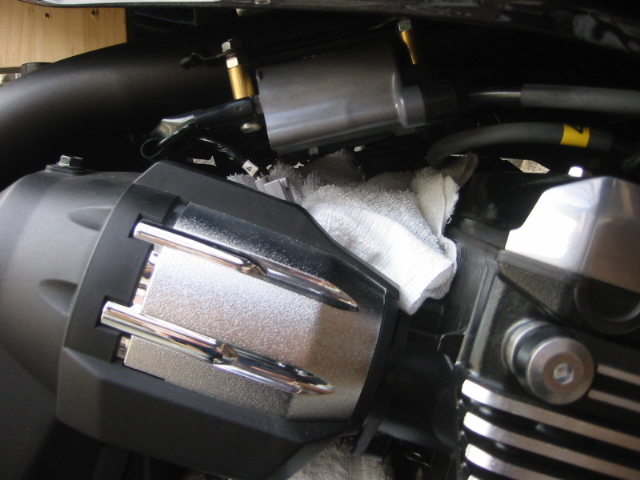

タンクの下にウエスを敷いてアウトレットホースジョイントを外します。

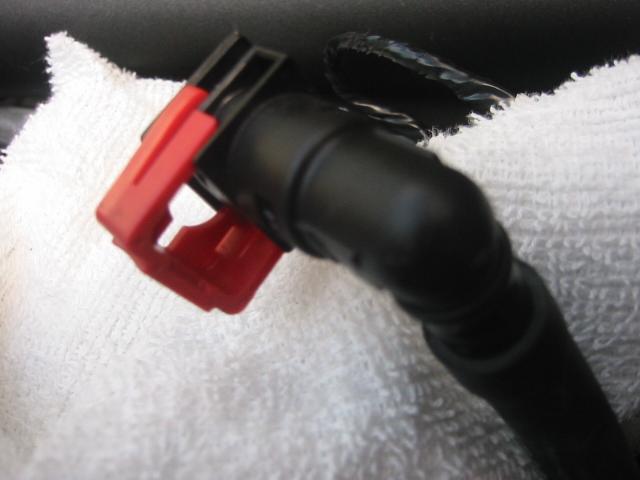

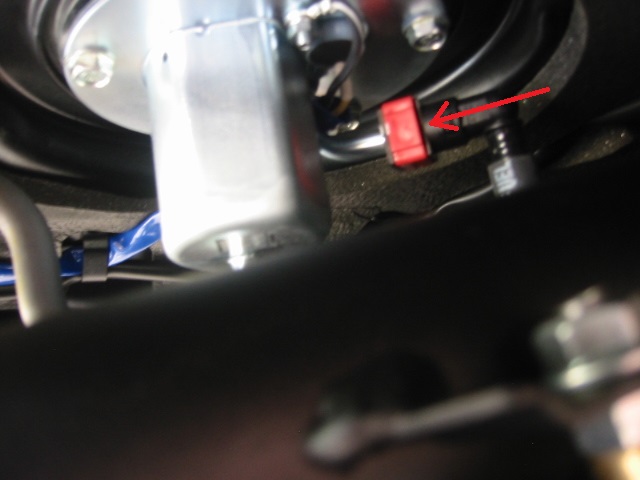

赤色のロック部分に矢印方向からマイナスドライバーを入れてロックを外します。
ロックが外れたらホースを引き抜きます。
タンクの外し方はは車両後方に引いてから浮かせれば外せます。

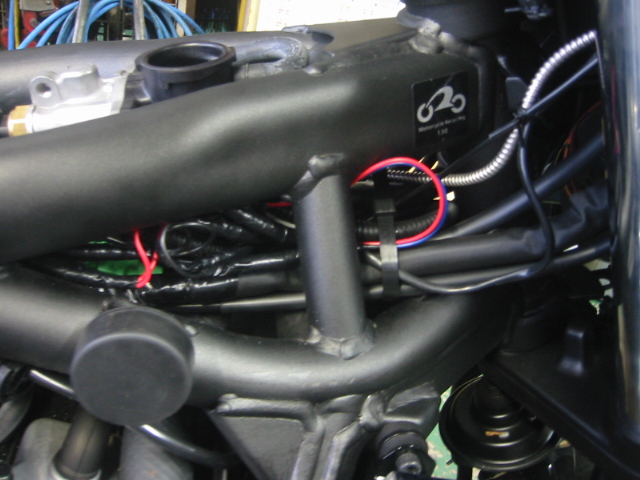

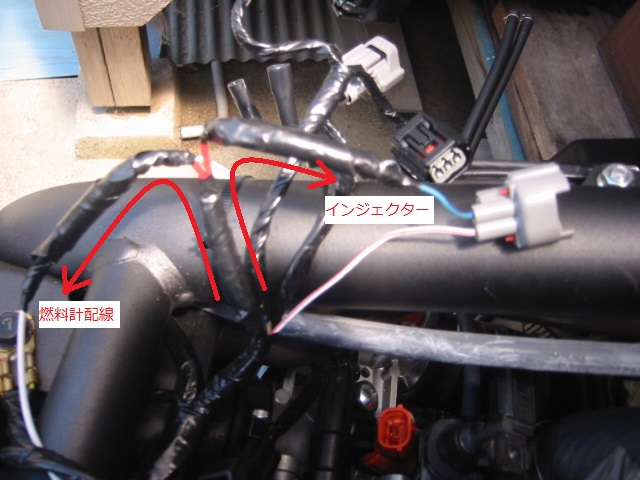

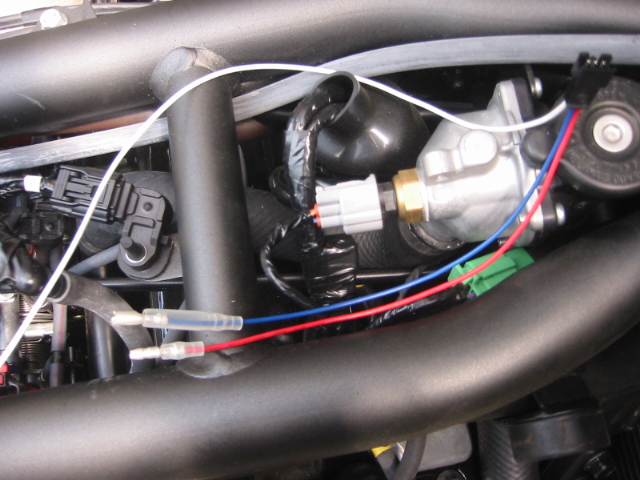

画像が破損しましたので省略しますが、作業しやすいよう周辺のコネクタを外してインジェクターの配線を二股に分けます。
２番のインジェクターが配線がしやすかったのです。配線は青／緑の配線です。






電源の配線を取り出します。
キーＯＮした時に電源が入ればいいので、テールランプの配線にしました。

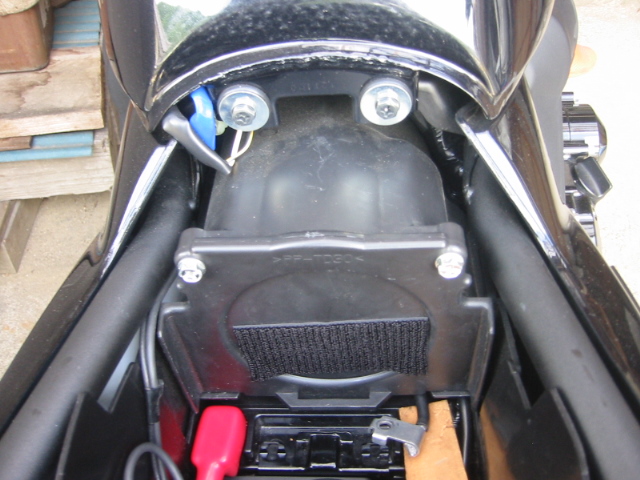

赤丸のボルトを外してタンデムグリップとシートカバーを外します。
当方、テールランプを交換しているので配線の色は純正と違います。
プラス配線：黄色（純正は赤）
マイナス配線：黒（純正は黒／黄）

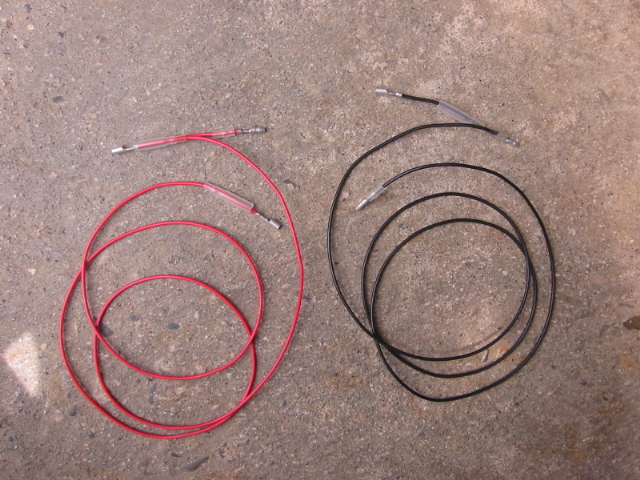

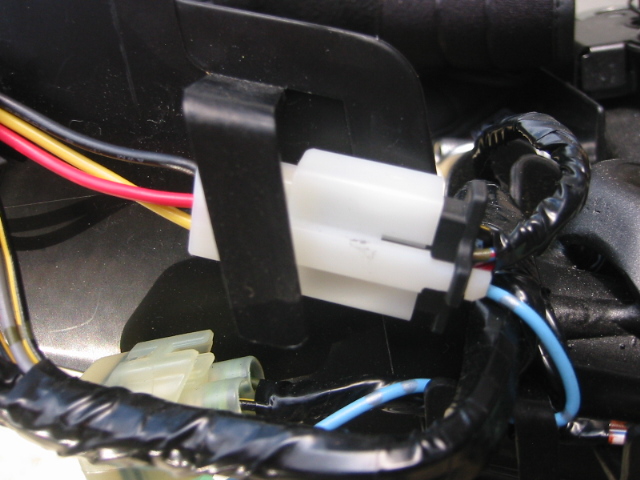

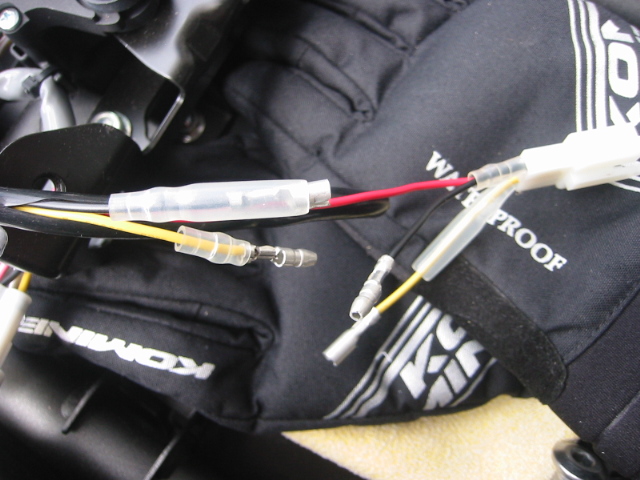

二股配線を作ってテールの配線につなぎます。








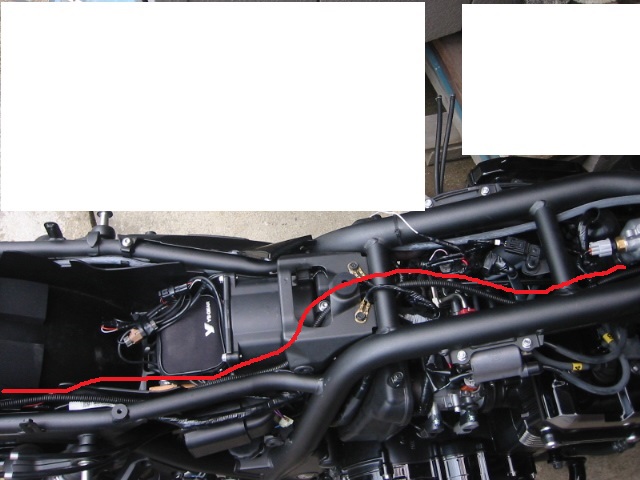

サイドカバーを外して配線をフロント側まで取り回します（赤線）
一応配線カバーを付けてみました（エーモン工業）






燃料計本体を取り付けます。
配線通しに配線が通らないので、スクリーンを外してメーターカバーを外します。

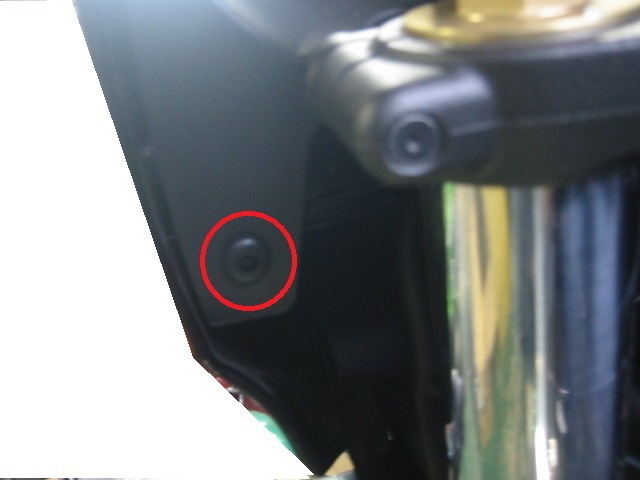

カバーを留めてあるクリップはドライバーなどで真ん中を押してロックを外し引き抜きます。

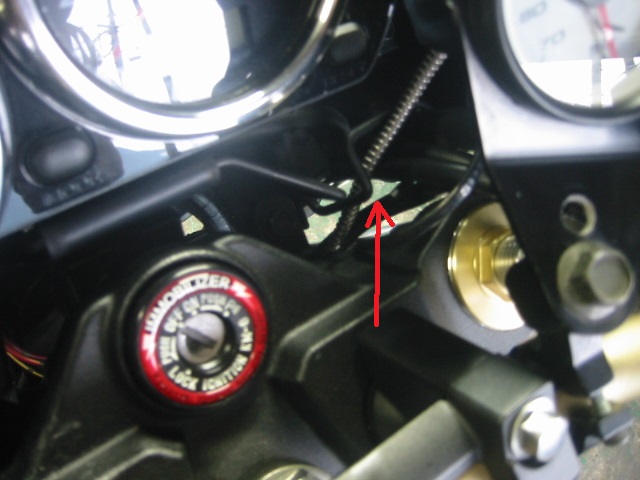

矢印の部分をドライバーなどで開いて配線を通すスペースを作ります。

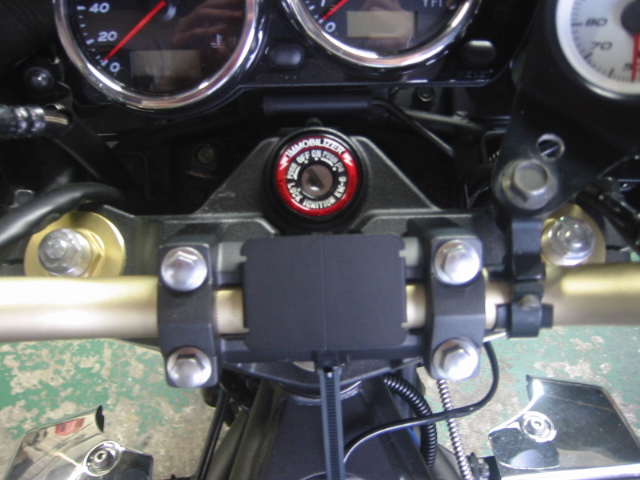

バーハンドルステーを付けて本体を取り付けます。
ちなみにハンドルの真ん中部分に付けると付属のリピートタイでは短くて付きません。長い物を別途用意して取り付けました。








配線をつないでまとめます。
防水の為に一応、テープを巻いておきます。





タンク等を元に戻して取り付け完了です。

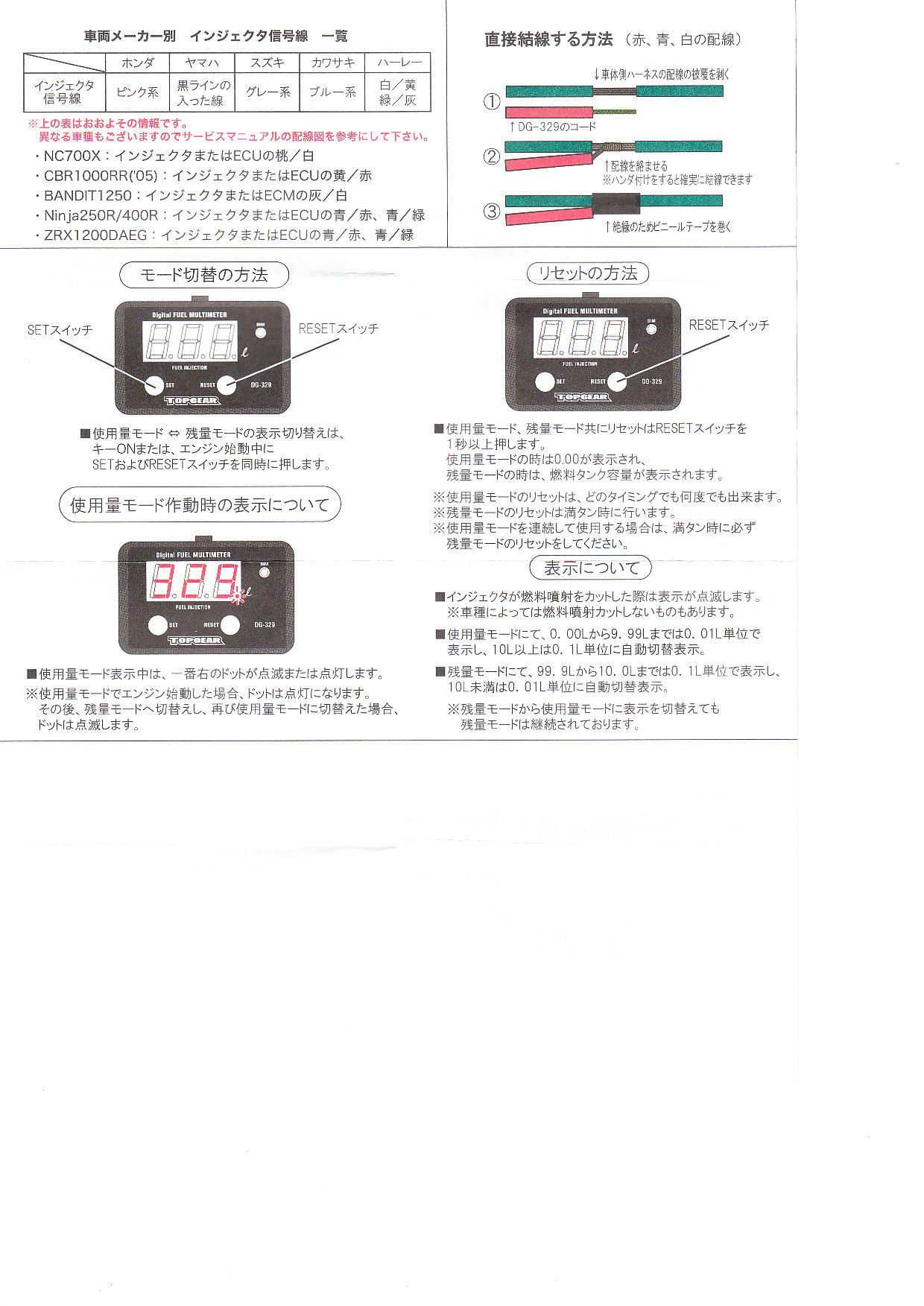

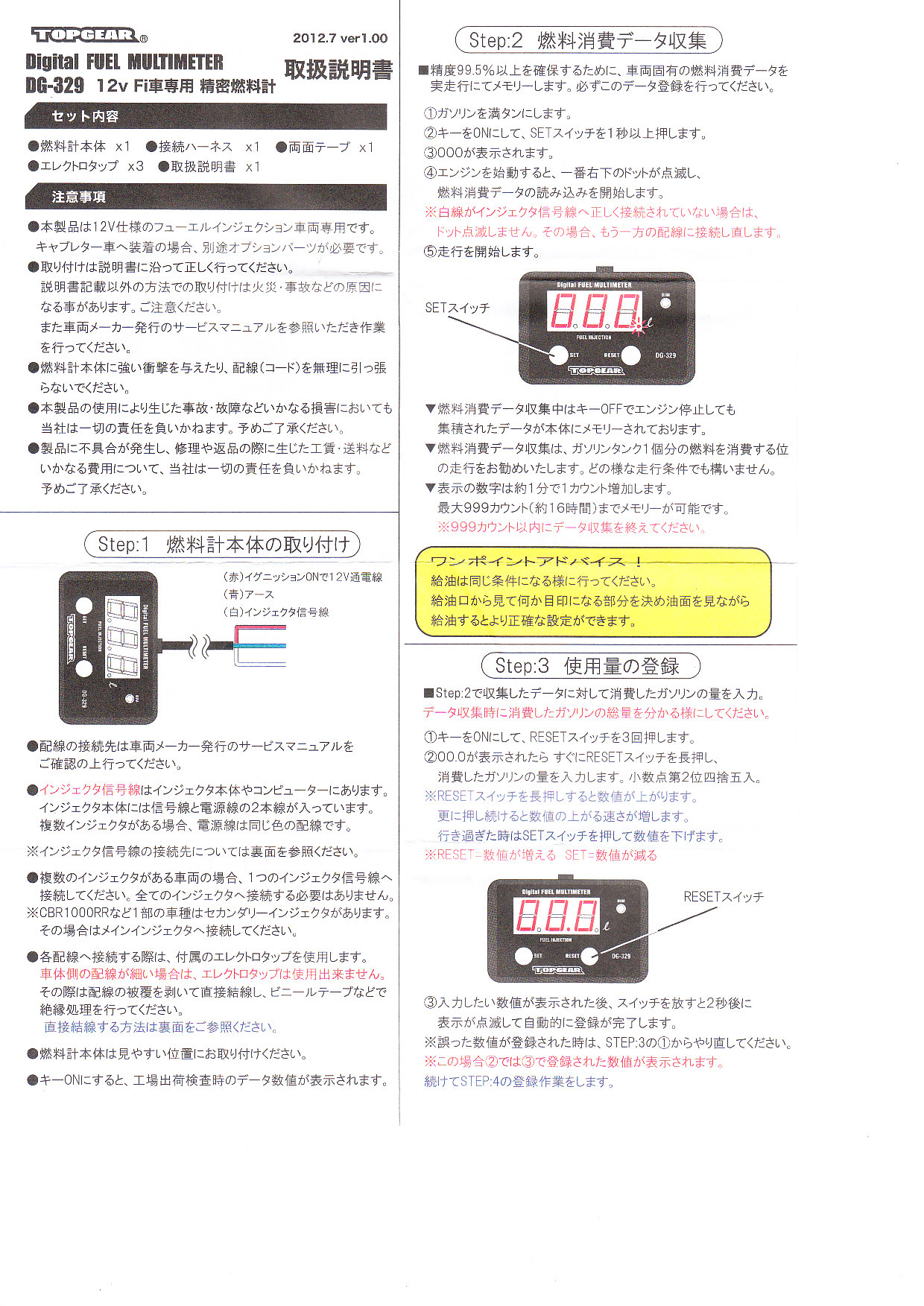

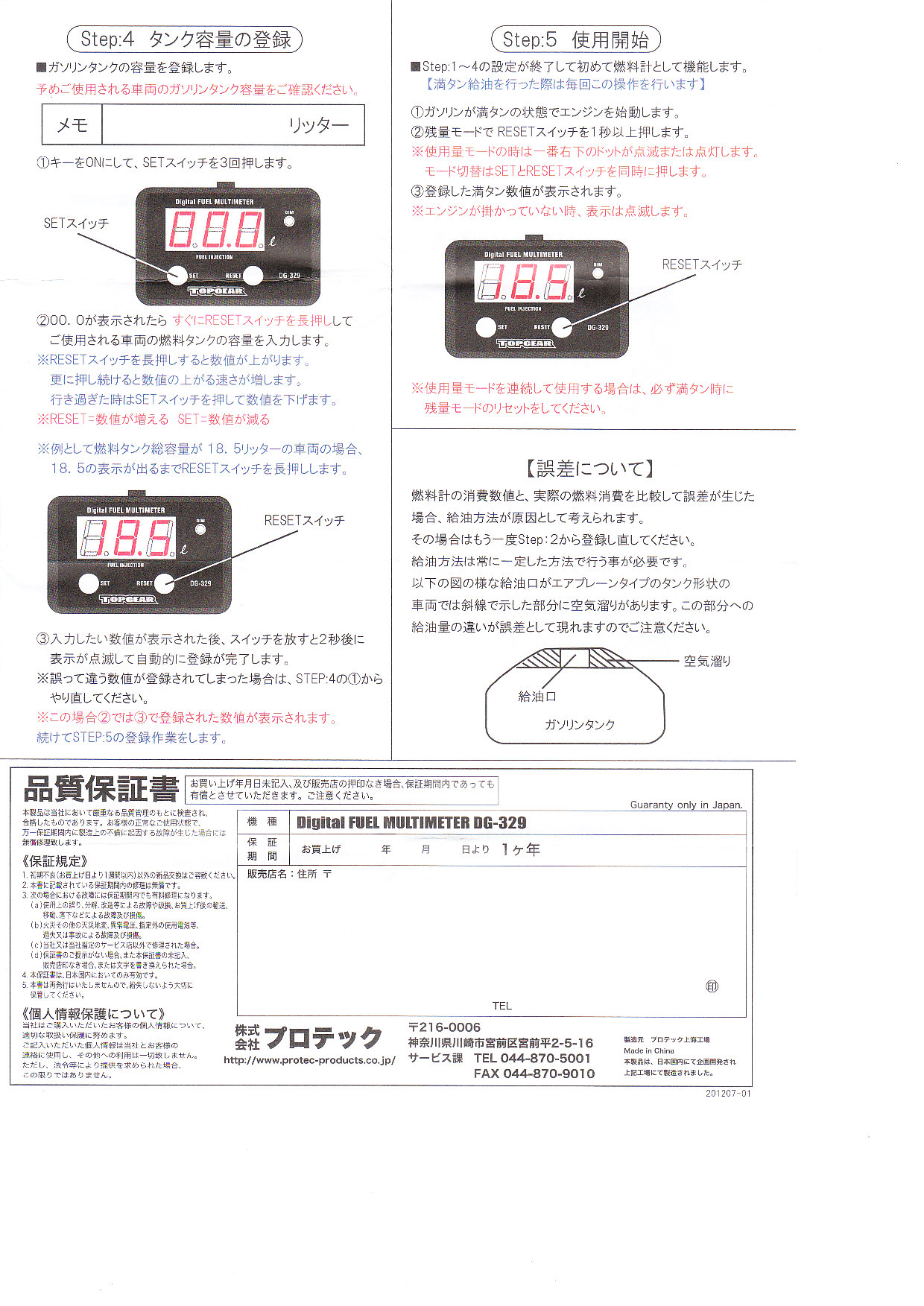

取説通りに設定すれば燃料計として使えます。

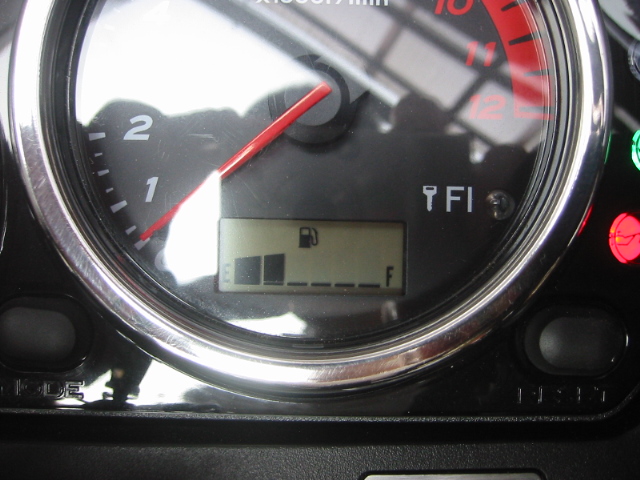

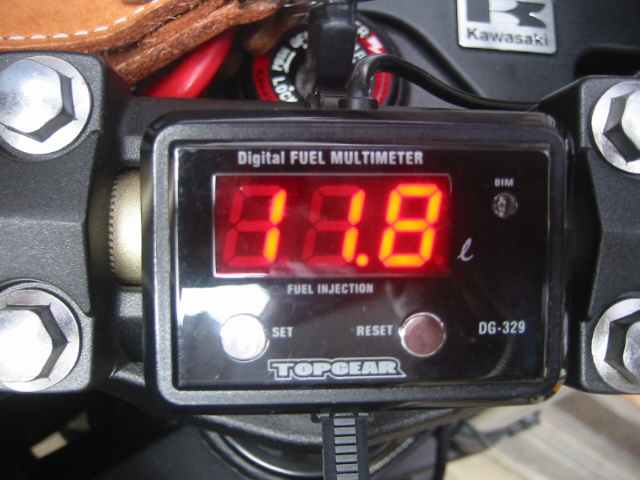

設定後、使用中の画像です。
デジタル燃料計：１１．８Ｌ
純正燃料計：２メモリ









感想等
正確な残量がわかるので、とても良いと思います。

使用品
プロテックのデジタル燃料計：ＤＧ−３２９
プロテックのステー：ＤＧ−ＢＳ０１
ガソリン携行缶、ポンプ、配線、配線工具、ドライバー、レンチ、

かかった時間
５時間位

必要スキル
配線がわかる人。
