車などに付けるＬＥＤのストップとテールの作成と使用する抵抗の計算
ＬＥＤテールを自作してみようかな。と思い、いろいろ調べてみましたが計算方法を忘れてしまいそうなのでここに書きました。
ここの計算式などが全て合っているという保証はありません。間違えている箇所もあるかもしれません。
あくまで素人が調べた結果ですので。あしからず。
今回、用意した材料
・赤色ＬＥＤ：１８ｃｄ ウォータークリア ６０°ＶＦ：２．２Ｖ（１．８〜２．６）ＩＦ：最大定格１００ｍＡ
・整流ダイオード：１Ｎ４００７ １０００Ｖ １Ａ
・抵抗（小）：１Ｗ １５０Ω
・抵抗（大）：１／４Ｗ １５００Ω（１．５ｋΩ）
・基板：ローコスト基板
道具類
・はんだこて（３０Ｗ）・はんだ（ヤニ入り）・こて台（耐熱スポンジ付き）・電気用フラックス（今回は使用しませんでしたが、通常は？使用するみたいです）
あると便利な物
・Ｔｉｐリフレッサー（こて先をリフレッシュします）・ヒートクリップ（はんだの時、クリップに熱を逃がします）
・はんだ吸い取り器・クリップ付きスタンド
家の中で試験点灯する時に便利な物
・ブレッドボードＥＩＣ−１３０２Ｂ（ジャンパーワイヤセット）はんだせずにＬＥＤの試験点灯が出来ます。
・スイッチングＡＣアダプタ １２Ｖ １．５Ａ（入力１００Ｖ〜２４０Ｖ） 内径２．１ｍｍ ＧＦ１８−ＵＳ１２１５−Ｔ
（家庭内のＡＣ１００Ｖ又は２００ＶをＤＣ１２Ｖに変換します）
・２．１ｍｍ標準ＤＣジャック（パネル取り付け型）ＭＪ−１０
・ミノムシクリップ（配線ははんだにて取り付け）
・配線（車いじりのあまり物を使用しました）
ＬＥＤ、整流ダイオード、ブレッドボード、スイッチングＡＣアダプタ、ＤＣジャックは
秋月電子通商にて購入しました。
抵抗、基板はエルパラにて購入しました。
あとの物は家にあったり、ホームセンターにて購入しました。
後から見つけましたが梅沢無線電機株式会社は抵抗の種類が豊富です。
配線（ページを幅広にしなければ、ちゃんと見れません。ＧＲＤが右端です）
プラス（テール）−（＋）整流ダイオード（−）（１Ａ）−抵抗（大）−抵抗（小）−ＬＥＤ−ＬＥＤ−ＬＥＤ−ＬＥＤ−マイナス（ＧＲＤ）
|
プラス（ブレーキ）−（＋）整流ダイオード（−）（１Ａ）」
テールランプの配線ですがテールとブレーキのＬＥＤを同じＬＥＤで点灯させる場合は逆流防止の為、整流ダイオードを抵抗の前に付けます。
整流ダイオードは入力側をプラス、出力側をマイナスにします。ラインが付いてる方がマイナス側です。
整流ダイオードは汎用整流用ダイオード １Ｎ４００７ １０００Ｖ １Ａを使用しました。
今回は抵抗（大）〜マイナス（ＧＲＤ）を３個並列で作ってみました。
ここから計算に入ります。
使用したＬＥＤ
１８ｃｄ（１４〜２２ｃｄ）の広角度赤色ＬＥＤ
ボディー：ウォータークリア
半減角：６０°
ＶＦ：２．２Ｖ（１．８〜２．６）
ＩＦ：最大定格１００ｍＡ
ＬＥＤ直列最大個数
ＶＦ最大値で計算
５個にすると、２．６Ｖｘ５＝１３Ｖになり不安定です。
４個にすると、２．６Ｖｘ４＝１０．４Ｖですので、安定すると思います（たぶん）
発熱の心配もありますのでとりあえずストップ５０ｍＡ テール５ｍＡで計算してみます。
（電流の流す量でＬＥＤの明るさを調節します）
はっきり言ってこれはテキトーに決めました。たぶんこれくらいでいいんじゃないか？・・・こんな程度です。
まずはストップから計算してみます。
・電圧の計算
ＬＥＤ４個ｘ１．８Ｖ（ＶＦ最小値で計算）＝７．２Ｖになります。
・抵抗にかかる電圧の計算
１４．４Ｖ−７．２Ｖ（ＬＥＤ４個の電圧）＝７．２Ｖになります。
（エンジンＯＮの時は１４．４Ｖの出力の車が多いので１４．４Ｖで計算）
・抵抗の計算
７．２Ｖ（抵抗にかかる電圧）÷０．０５Ａ（ストップの５０ｍＡ＝０．０５Ａ）＝１４４Ωになります。
１４４Ωの抵抗はありませんからマージンを考慮して１４４Ωより大きくて一番近い抵抗をＥ２４系列から探します。
（過電流にしない為に大きい抵抗を使用します）
| Ｅ−２４系列数値表 |
| １．０ | １．１ | １．２ | １．３ | １．５ | １．６ | １．８ | ２．０ | ２．２ | ２．４ | ２．７ | ３．０ |
| ３．３ | ３．６ | ３．９ | ４．３ | ４．７ | ５．１ | ５．６ | ６．２ | ６．８ | ７．５ | ８．２ | ９．１ |
１．０、１．１、１．２と並んでいますが単純に
１Ω、１．１Ω、１．２Ω・・・
１０Ω、１１Ω、１２Ω・・・
１００Ω、１１０Ω、１２０Ω・・・
とこんな感じで考えていきます。
そうすると、使用する抵抗は１５０Ωということになります。
・電流値の計算
（１４．４Ｖ−７．２Ｖ（抵抗にかかる電圧））÷１５０Ω＝０．０４８Ａ
・抵抗のワット数の計算
１５０Ωｘ０．０４８Ａｘ０．０４８Ａ＝０．３４５６Ｗとなります。
計算上は１／２Ｗでも大丈夫ですがマージンを取って１Ｗにします。
ちなみに１／４Ｗ＝０．２５Ｗ、１／２Ｗ＝０．５Ｗ、１Ｗ＝１．０Ｗです。
ということで、ストップに使用する抵抗は１Ｗの１５０Ωになります。
次にテールの計算です。
・電圧の計算
ＬＥＤ４個ｘ１．８Ｖ（ＶＦ最小値で計算）＝７．２Ｖになります。
・抵抗にかかる電圧の計算
１４．４Ｖ−７．２Ｖ（ＬＥＤ４個の電圧）＝７．２Ｖになります。
（エンジンＯＮの時は１４．４Ｖの出力の車が多いので１４．４Ｖで計算）
・抵抗の計算
７．２Ｖ（抵抗にかかる電圧）÷０．００５Ａ（テールの５ｍＡ＝０．００５Ａ）＝１４４０Ωになります。
１４４０Ωの抵抗はありませんからマージンを考慮して１４４０Ωより大きくて一番近い抵抗をＥ２４系列から探します。
（過電流にしない為に大きい抵抗を使用します）
| Ｅ−２４系列数値表 |
| １．０ | １．１ | １．２ | １．３ | １．５ | １．６ | １．８ | ２．０ | ２．２ | ２．４ | ２．７ | ３．０ |
| ３．３ | ３．６ | ３．９ | ４．３ | ４．７ | ５．１ | ５．６ | ６．２ | ６．８ | ７．５ | ８．２ | ９．１ |
使用する抵抗は１５００Ω（１．５ｋΩ）ということになります。
・電流値の計算
１５００Ω＋１５０Ω（ストップの抵抗）＝１６５０Ω
（１４．４Ｖ−７．２Ｖ（抵抗にかかる電圧））÷１６５０Ω＝０．００４３６Ａ
・抵抗のワット数の計算
１５００Ωｘ０．００４３６Ａｘ０．００４３６Ａ＝０．０２８５Ｗとなります。
ですので１／４Ｗの抵抗を使用します。
ということで、テールに使用する抵抗は１／４Ｗの１５００Ω（１．５ｋΩ）になります。
とりあえず作った物の画像

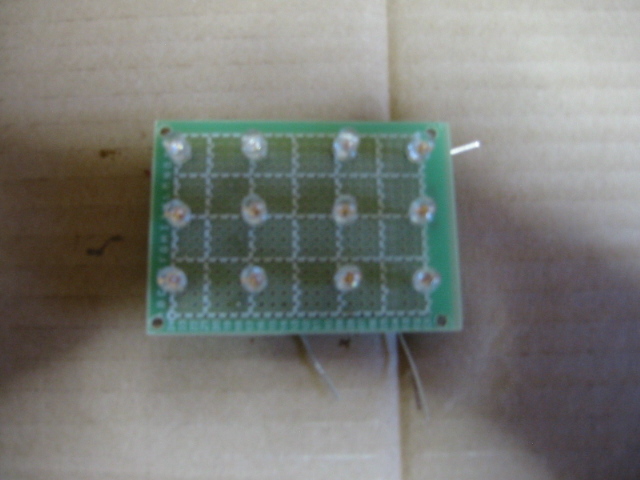

ＬＥＤテールの表
練習で作った結果です。こんなもんでしょうか。

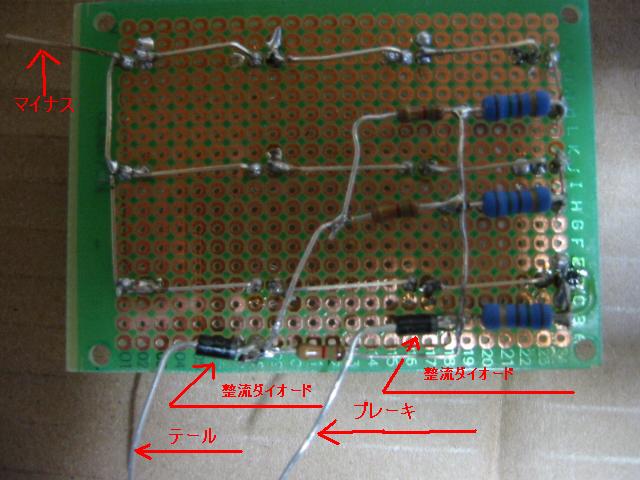

ＬＥＤテールの裏
とりあえず形にはなりました。見た目は別として。(-.-)

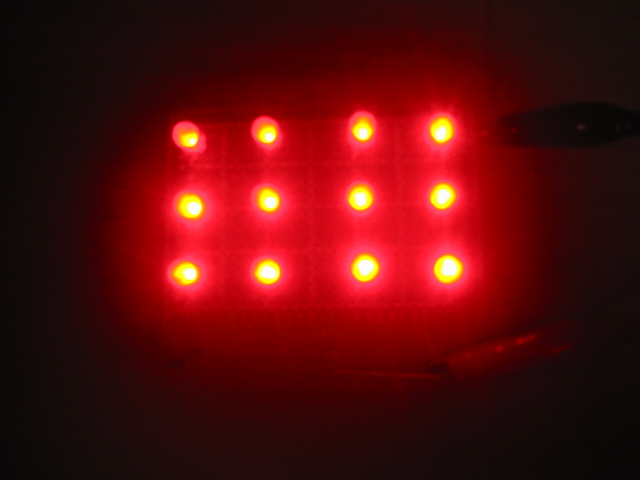

テール点灯
感激の瞬間。点いて良かったです。
自分で作ると達成感が味わえますね。
明るさは、・・・ちょうどいいような・・・気がします。

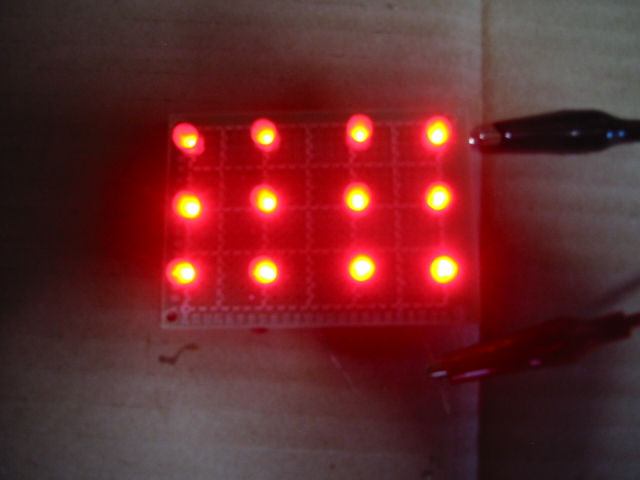

ストップ点灯
こちらも無事点灯。良かったです。回路に間違いは無かったようです。
明るさは、・眩しいです。直視できません。

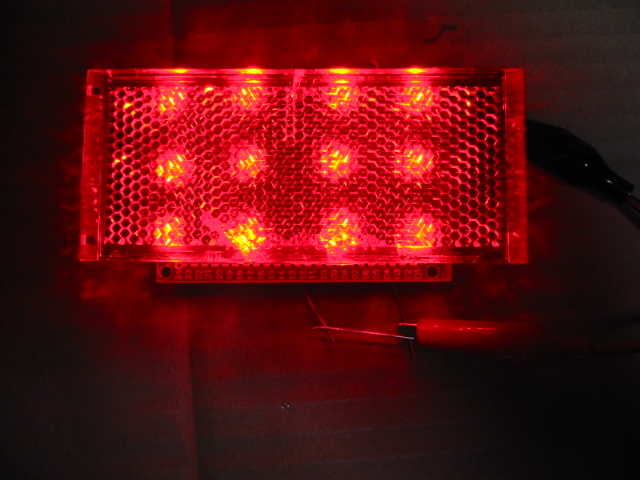

テール点灯レンズ有り
ＬＥＤとレンズが密着しているのでＬＥＤのつぶつぶ感が出ています。いいかも。
隙間を開ければつぶつぶ感が薄れていきます。

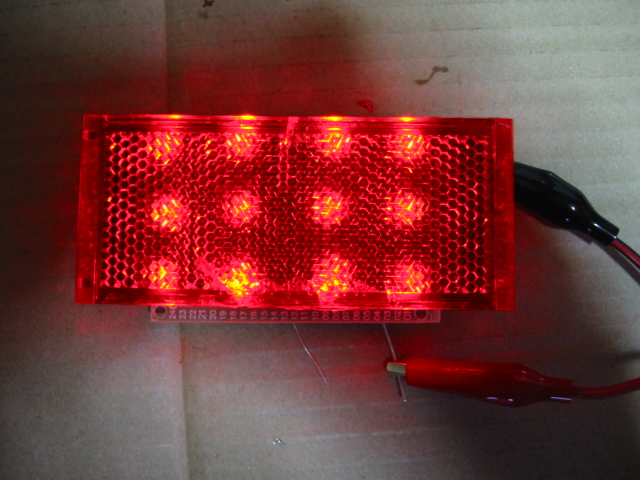

ストップ点灯レンズ有り
レンズがあれば直視は出来ました。それでも眩しいです。
もうちょっと電流値を下げた方がいいかなぁ？？
どちらとも言えないですね。
実車に付けてみないとわかりません。
