チェロキー　オプティマバッテリーに交換



Ｓ−ＭＸに載せていたオプティマイエロートップ（サイド端子付き）をチェロキーに載せてみた。
Ｓ−ＭＸの時はバッテリーを載せる台を自作したが、チェロキーは純正サイズと同じなので載せ替えは楽です。

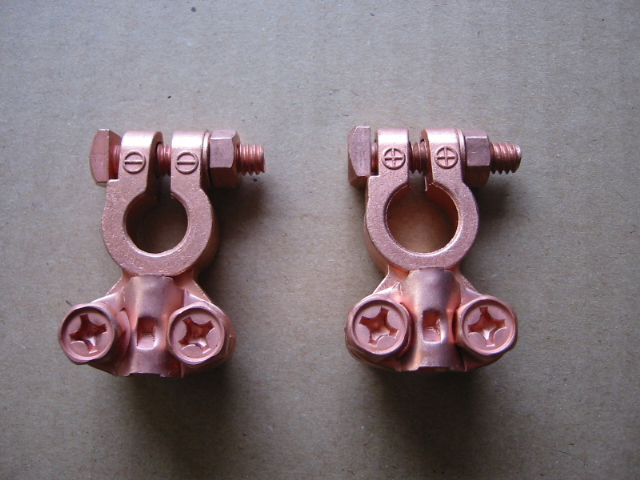

バッテリーターミナルはエーモン製を使用。
アーシングもやっていたのでマイナス側に長いステーを付けていましたが、重くて不安定になるのでステーを廃止した。

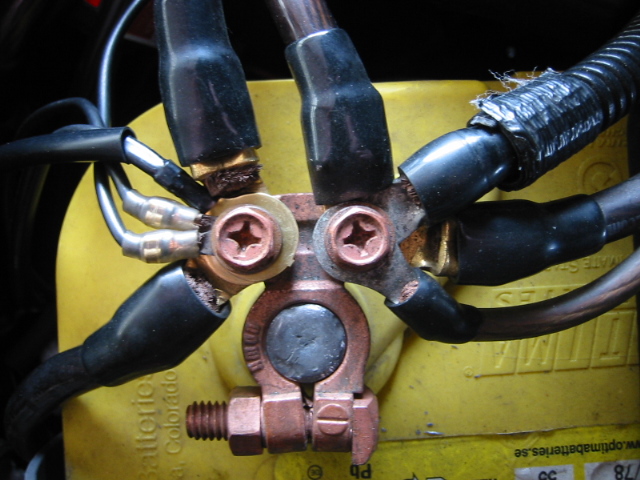

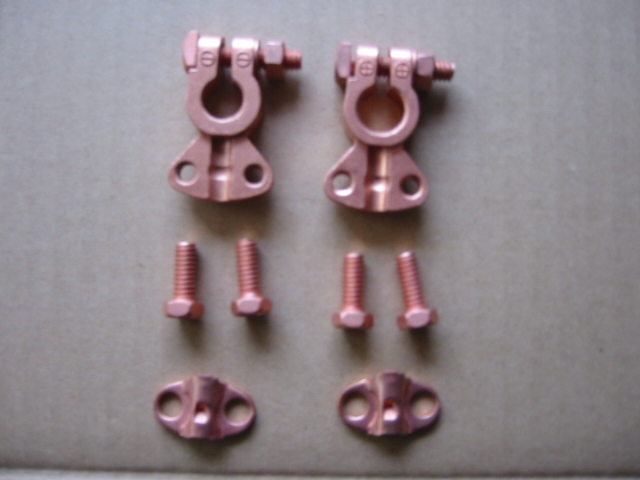

代わりにバッテリーターミナルの配線を留める部分の蓋を外して、端子とボルトのみの接続とした。

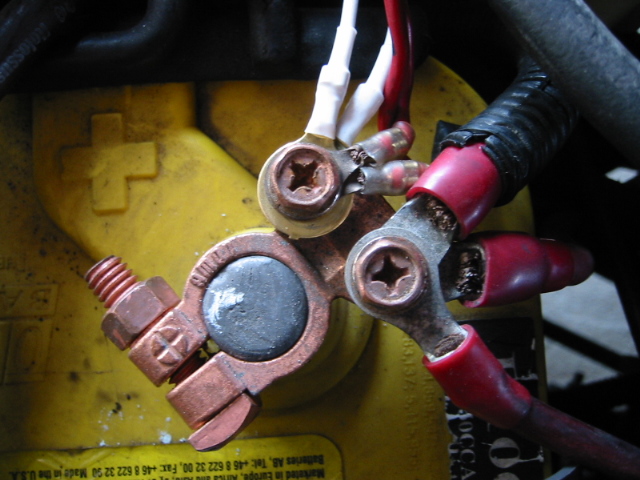

それと同時に車両プラス配線に端子を付けました。
端子を圧着するには大きいサイズを圧着出来る工具が必要です。
当方はアーシングをやった時に大きいサイズの圧着工具を購入しました。
（５．５ｓｑ、８ｓｑ、１４ｓｑ、２２ｓｑを圧着出来る工具を使用しました）

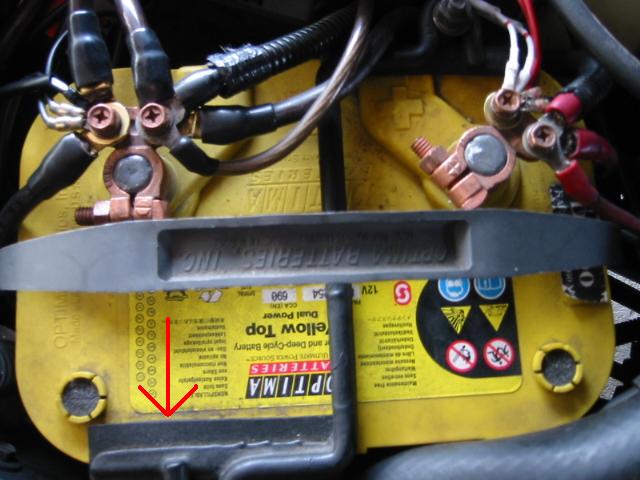

バッテリーを押さえつける金具の高さが変わった為、ゴム板を挟みました（赤矢印）









交換後はセルの回転が速くなりました。
ＳＭ−Ｘで５年くらい使いましたが、まだまだ使用出来ます。
イエロートップのサイド端子付きは今のところ不要ですね。
ゴム板を用意する必要が出てしまいました。
配線は安定して付いているので安心です。
バッテリー端子の取り付け、取り外しが楽になりました。


必要部品
オプティマ　イエロートップ、圧着端子、端子カバー、ゴム板

使用工具
ドライバー、スパナ、ニッパー、圧着工具

交換時間
約２時間。

必要スキル
これだけの為に大きいサイズの圧着工具を買うことが出来る方。
結構いいお値段。５０００円位だったかな。
