チェロキー　ルームランプＬＥＤ化



何となくルームランプをＬＥＤにしたいと思いやってみました。



まずは配線図

プラス−抵抗−ＬＥＤ−ＬＥＤ−ＬＥＤ−（＋）整流ダイオード（−）−マイナス（ＧＲＤ）
　　　　|　 　　　　　　　　　　　　　　　　|
　　　 −抵抗−ＬＥＤ−ＬＥＤ−ＬＥＤ−

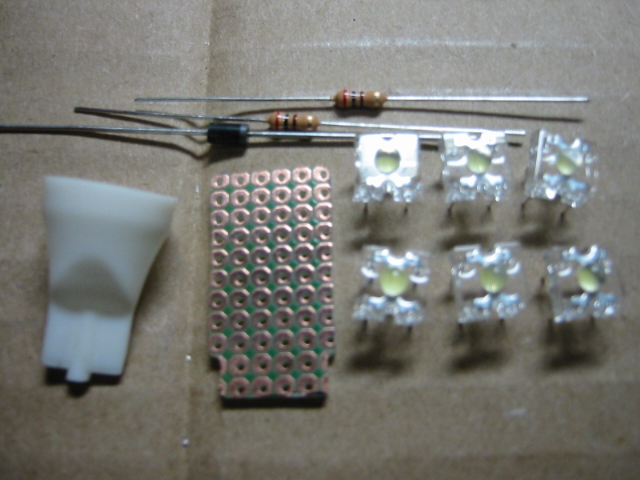

次に材料を用意
ＬＥＤ６個、抵抗２本、整流ダイオード１本、基板、ウェッジベース１個ｘ４セット

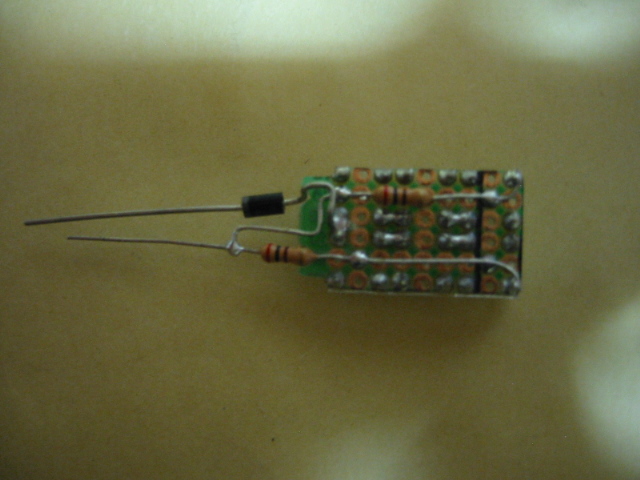

ＬＥＤはんだ完了
ちまちまとはんだ付けしました。

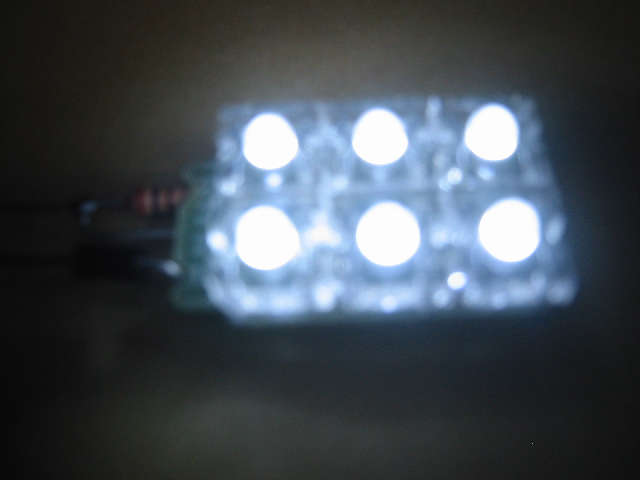

ＬＥＤ試験点灯
ちゃんと点灯しました。

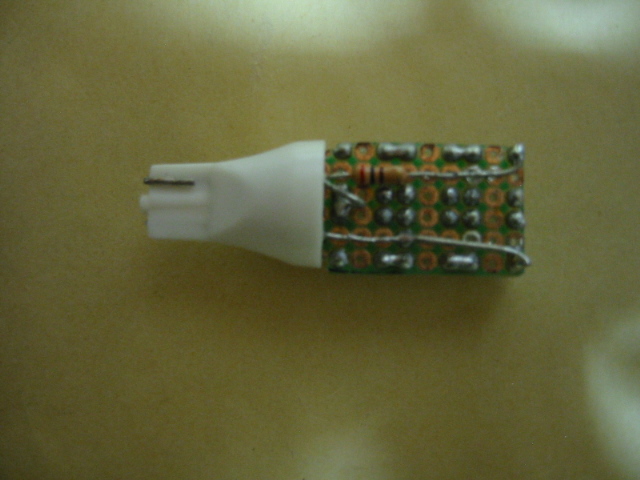

ウェッジベース加工
全長が長くなると取り付けが出来なかったので、短くなるようウェッジベースを加工しました。

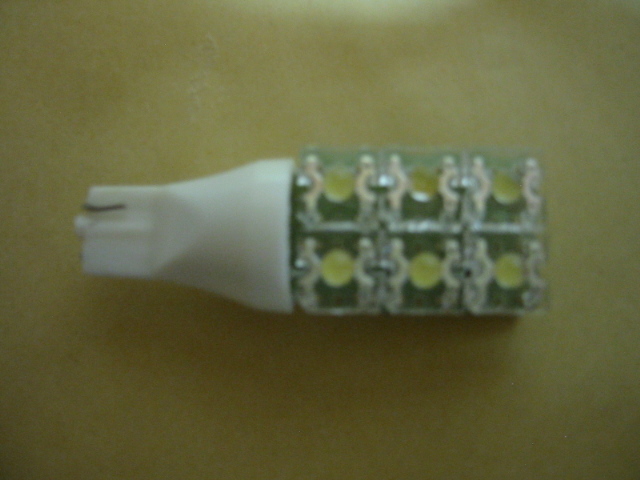

ウェッジベース取り付けて完成！
ウェッジベース取り付けるとこんな感じです。

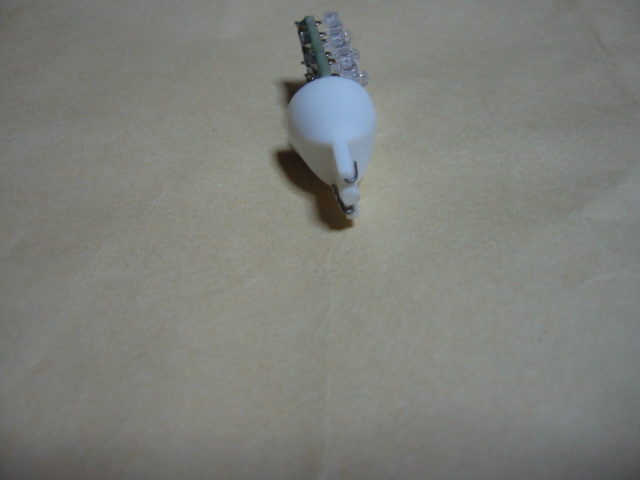

スズメッキ線（足の部分）は互い違いに折り曲げて適当な長さにカットします。








ホットボンドで基板とウェッジベースを付けようと思いましたが、時間がないのでまた今度にします。
車に付けたら純正よりちょっと暗くなってしまいました。
もうちょっと明るいＬＥＤのが良かったと思います。
色も電球色の方がいいかな？とも思います。これは好みですね。


使用品
ＬＥＤ：秋月電子通商　角型ＬＥＤ　ＯＳＷ５７ＬＺ１６１Ｄ　白色　７０００〜９０００ｍｃ
抵抗：秋月電子通商　１/４Ｗ２００Ω
整流ダイオード：秋月電子通商　１Ｎ４００７（１０００Ｖ１Ａ）
基板：家にあったあまり物。秋月電子通商でもエルパラでも買えます。
ウェッジベース：エルパラ　Ｔ−１５ウエッジベース

使用工具等
はんだセット、基板カットはルーターとカット用ダイヤモンドディスク、ヤスリ、保護メガネ
今まで、基板は金ノコでカットしてましたがカット面が荒くなり不満でした。
何か良い物がないかと探していたところ、ダイヤモンドディスクを見つけました。
ダイヤモンドディスクはカット面はきれいで、なによりも切りやすいです！すごく便利でおすすめです。

作業時間
約８時間。試行錯誤しながら、のんびりとやりました。

必要スキル
暇人、はんだ、抵抗の計算が出来る人
