チェロキー　クランク角センサー交換



最近チェロキーの、エンジンのかかりが悪くなりました。
症状としてはセルは回りますが、火花が出ないような感じです。
何回かエンジンをかけ直せばかかりますが、さすがに心配になりましたので調べてみました。
すると、ＸＪチェロキーはクランク角センサーが、壊れやすいようですので早速、部品を購入して交換することにしました。

作業自体はボルトを外して付け替えるだけですが、とにかく難儀な位置にあり、やりにくかったです。



まずはクランク角センサー探し。時間がかかりました・・・。

助手席側の下から潜って、フロント側の上の方を見れば見つかります。
トランスミッションの１０時の方向にあります。

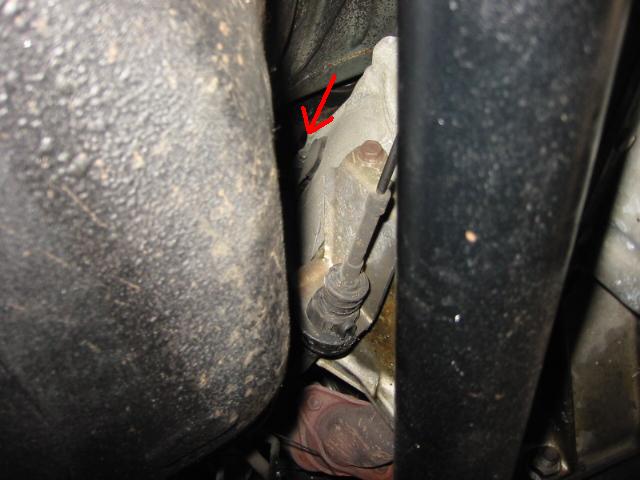

矢印部分がクランク角センサーです。
やっと見つけたクランク角センサー！しかし、あんな位置に付いていて、やる気が失せてしまいました。(-.-)
あぁ・・・、ほんとに出来るのかと・・・
とにかく、やってみることに。

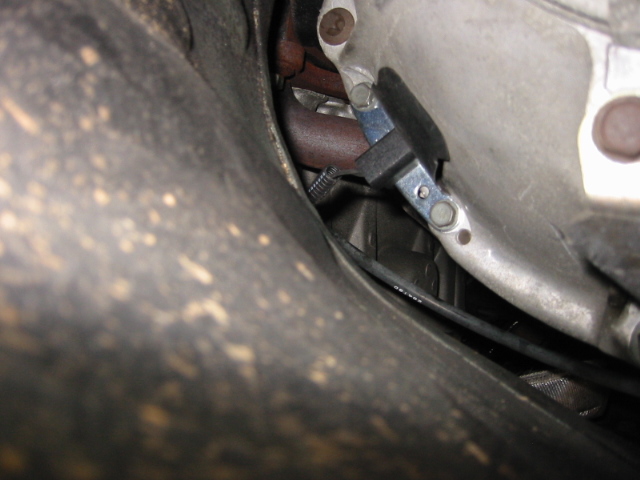

上の画像の矢印部分をアップしました。
矢印部分はクランク角センサーと、それを留めている六角ボルトです。
とにかくやりにくく、ボルトを外すのに時間がかかりました。

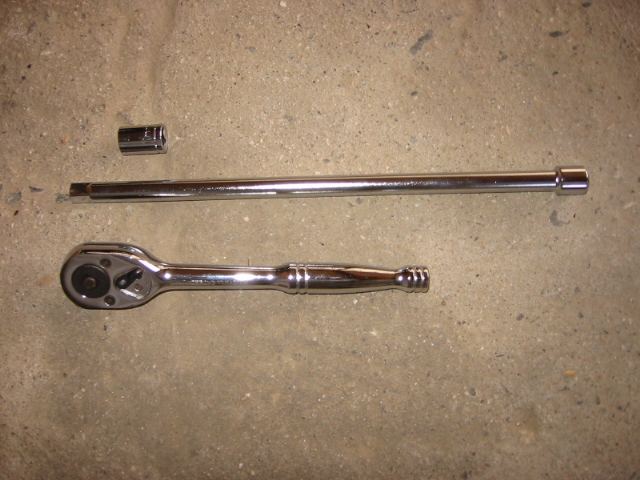

使用工具
クランク角センサーを外すにあたり、以下の工具を使いました。
ラチェットハンドル、延長バー、ボックスレンチ（１１ｍｍ）






次はセンサー配線を外します。

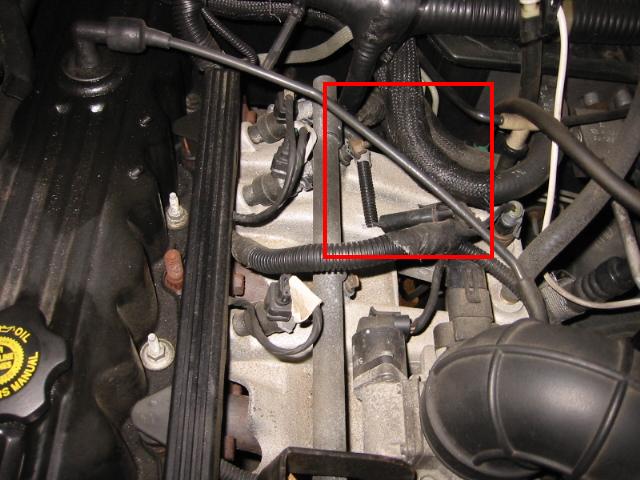

センサー配線位置はボンネットを開けて、エンジンの右側の赤枠内にあります。

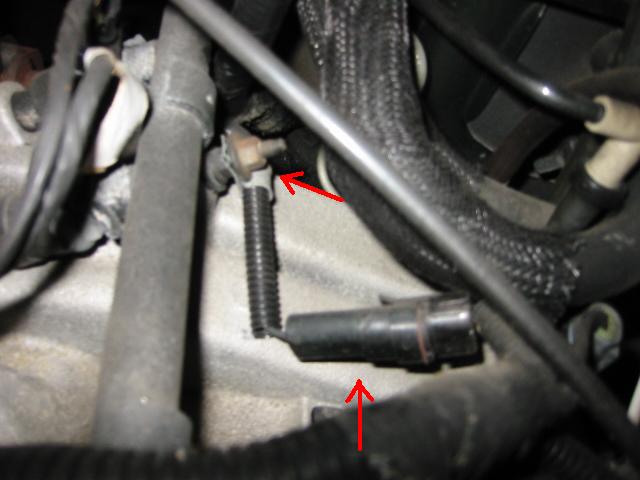

センサー配線位置アップ
矢印部分のカプラーとナット（１０ｍｍ）を外せば配線は外せます。

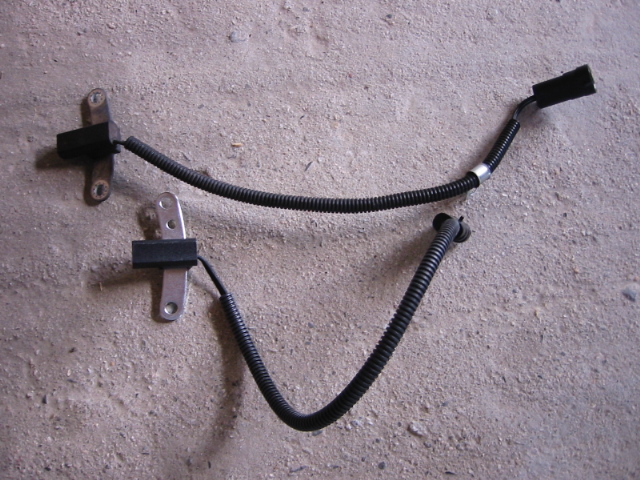

新品と旧品
やっとの思いで取り外し成功！新旧揃って記念撮影。
外してみて、気付いたのですがセンサーは磁石になってます。
新旧見比べてみても壊れているかどうか、さっぱりわかりません。
ちなみにセンサーはオークションで購入しました。ＷＥＬＬＳ製、￥１３，０００くらいでした。
後から見つけましたがトキテックのセンサーのが安かったです。￥９，５７６。ちょっと早まってしまいました。







新品の取り付けは、配線は簡単に付きますが、センサー本体は外す時と同様に付けにくかったです。





交換後はエンジンがすぐにかかるようになりました。


必要部品
クランク角センサー

使用工具
ラチェットレンチ、延長バー、ボックスレンチ（１１ｍｍ）、スパナ（１０ｍｍ）

交換時間
約２時間。センサー探しに１時間程、かかってしまいました・・・。

必要スキル
根気！
