Ａｐｅ１００　スピードメーター取り付け



Ａｐｅ１００にはトリップメーターが無いのでキタコ製のスピードメーターを取り付けました。

キタコφ60ELスピードメーターキット ハーネス付属 APE エイプ【752-0802000+752-9998001】



Ａｐｅ用ハーネスが付いた物を購入。

ハーネスに付いていた配線図の通りにやったがうまくいかなかった。





なので、うまくいくように配線をしてみた。

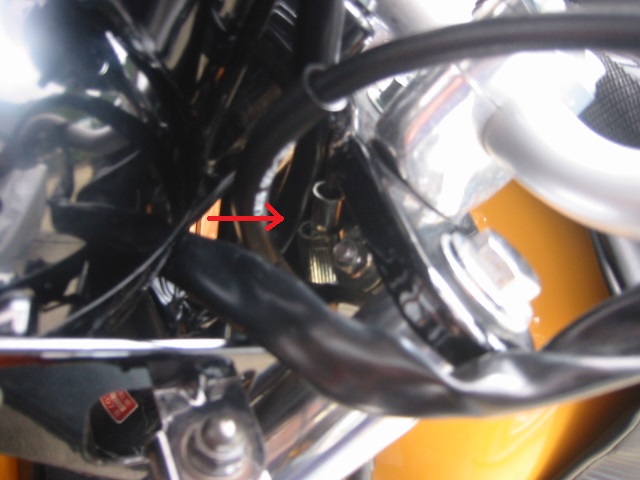

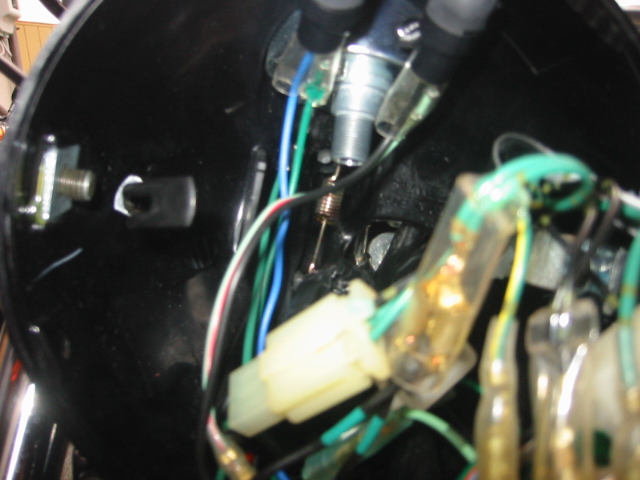

ヘッドライトを外して、メーターケーブルを外します。





外したメーターケーブルをライトの裏に置いておきます。

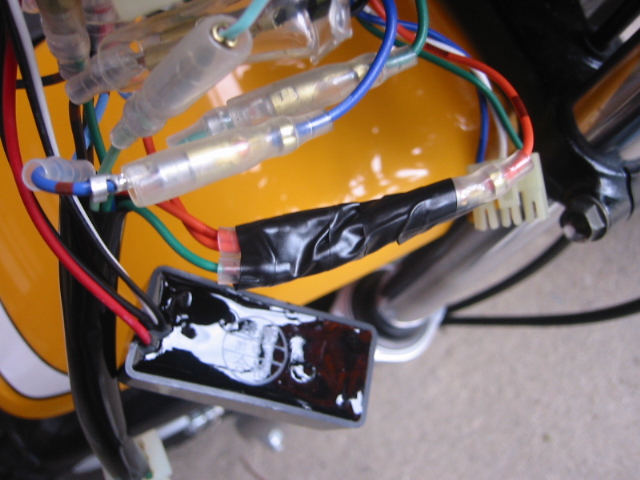

メーターとハーネスに絶縁テープを巻いて防水処理をします。
（メーターの元の部分の配線にも先に絶縁テープを巻い方が良いです）

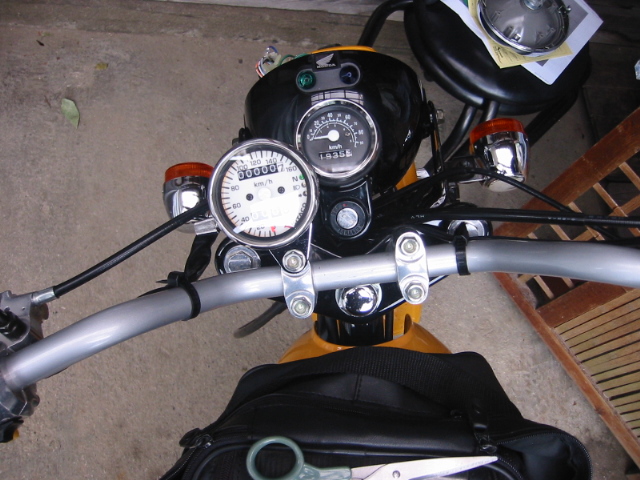

メーターをハンドルに取り付けます。

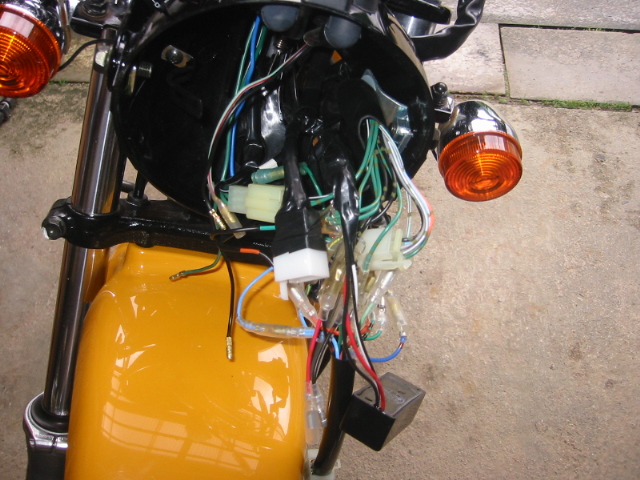

メーターの配線をライト内に引き込みます。

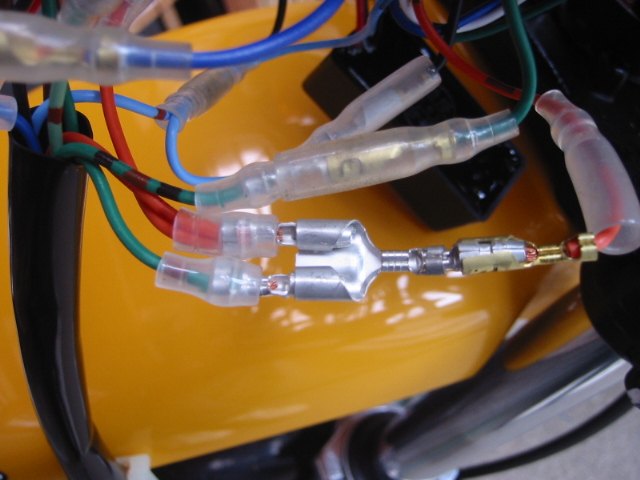

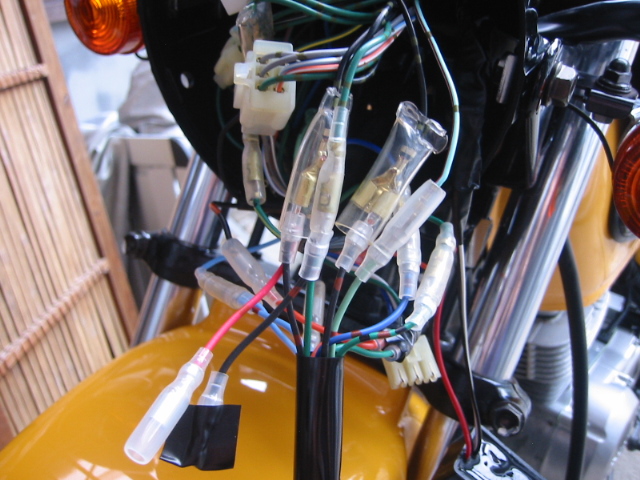

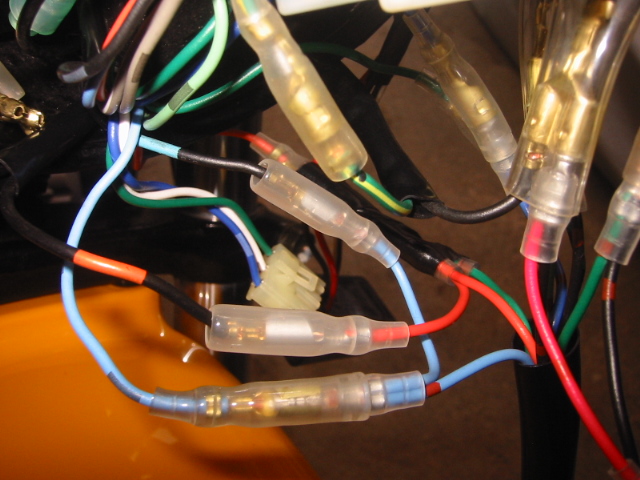

配線をつないでいきます。

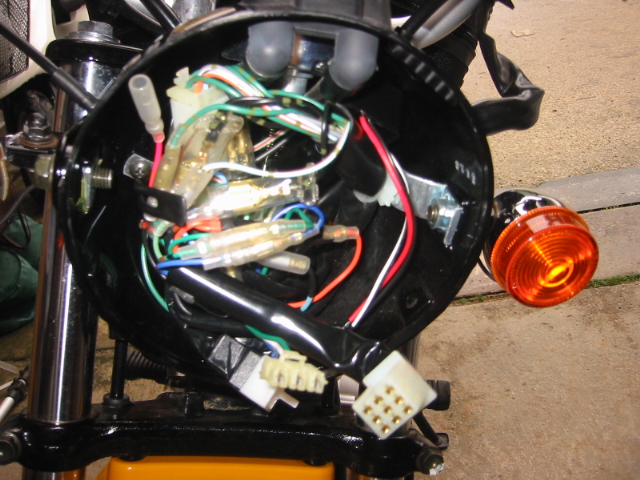

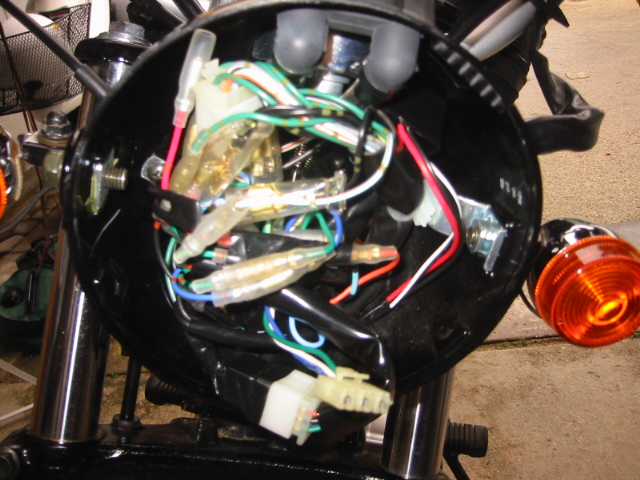

配線をまとめてライト内に入れます。





メーターとハーネスのコネクターをつなぎます。





ライトを付けます。

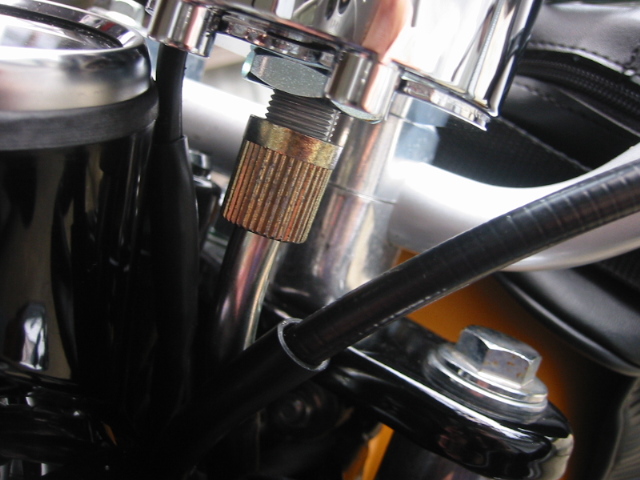

スピードメーターケーブルをメーターにつなぎます。





取り付け完了です（後日、撮影したものも含む）
電源オフ状態

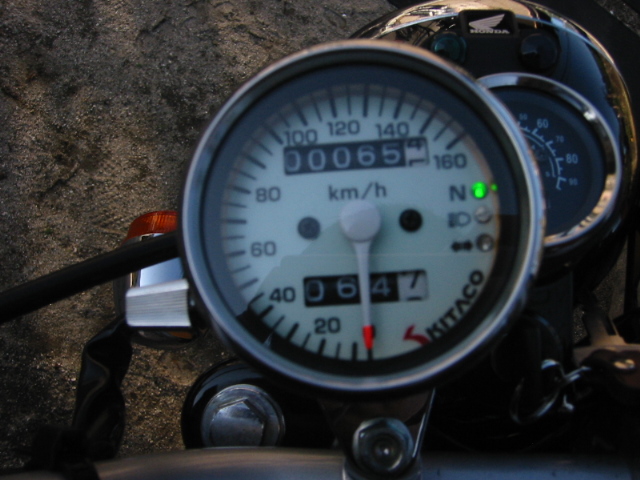

エンジンを掛けた状態
（ニュートラルランプのみ点灯）

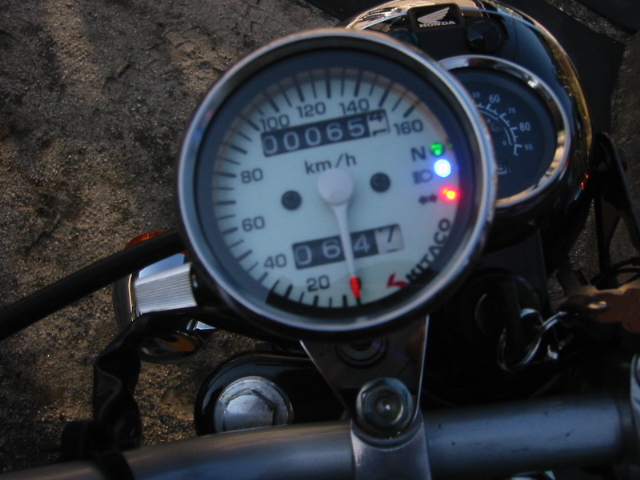

ハイビーム、ウインカー、オン状態

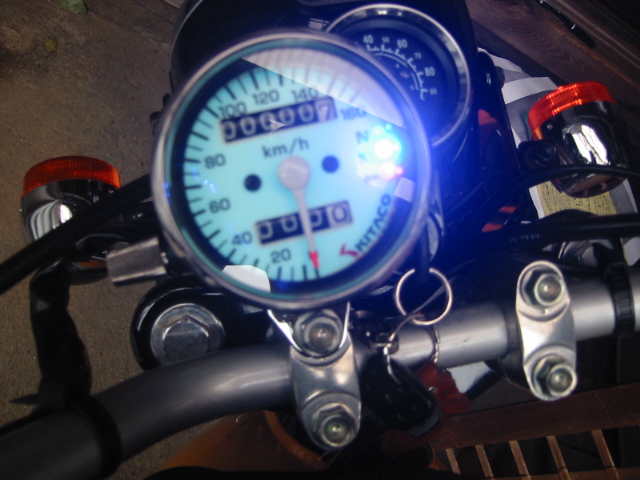

メーター内ＥＬは薄いブルーです。








感想等
トリップ付きなので給油タイミングがわかりやすくなりました。
メーター視認性が良くなりました。
メーター内にニュートラル、ハイビーム、ウインカーのランプがあるのが良いです。
ウインカーのランプは左右のウインカーで異なる点滅をします。
左ははっきりと点滅、右の点滅は明るくなる、暗くなるの繰り返しです。
整流ダイオードを使ってはっきりと点滅させようとしましたが、結局出来ませんでした。
現状維持で妥協することにしました。

使用品
キタコΦ６０ＥＬスピードメーターキット ハーネス付属 Ａｐｅ【752-0802000+752-9998001】

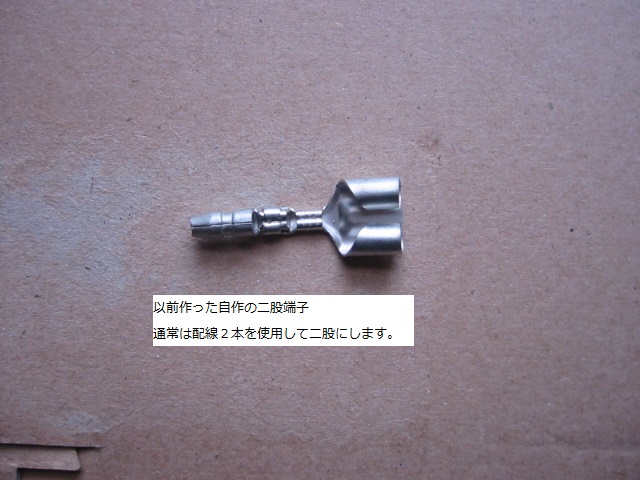

端子、配線、ドライバー、ボックスレンチ、配線加工用工具

かかった時間
５時間位

必要スキル
工具を持っている人、配線が出来る人。
